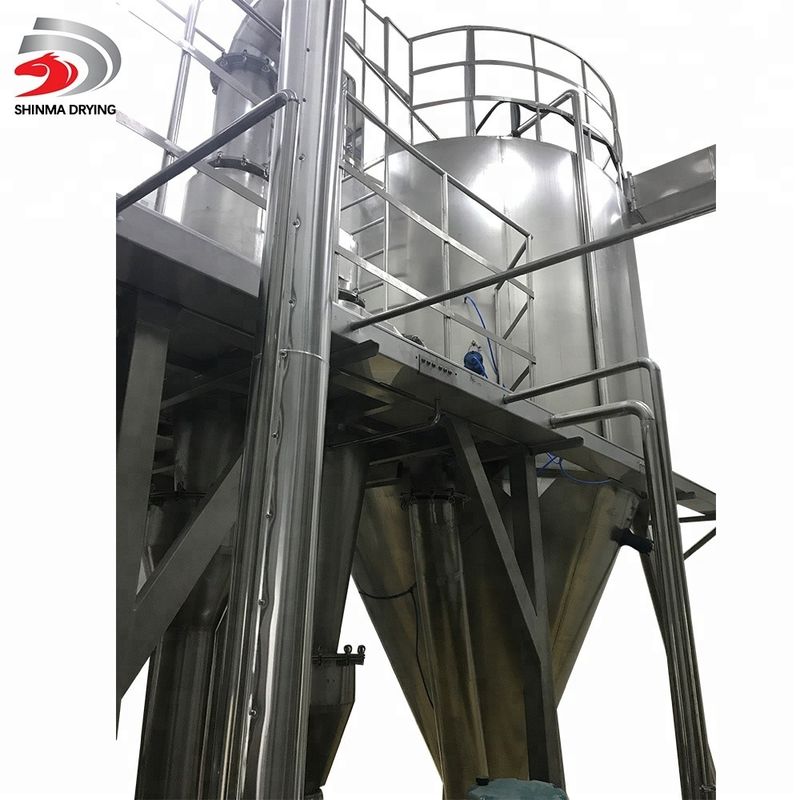

Secador de pulverizador Hydrolyzed da solução da proteína de peixes

 Ⅰ. Condições do projeto

1. Circunstâncias materiais

Matéria prima:  Solução Hydrolyzed da proteína de peixes

Índice de água inicial:    85%

Índice de água final:    ≤3,5%

Capacidade:             38 kg/h

Temp líquido:          temperatura ambiental

2. Condições da tecnologia

Tipo de atomização: centrifugador

A maneira das gotas e do contato do ar quente: fluxo co-atual

Fonte de calor e a maneira de aquecimento: Fornalha do ar quente de gás natural do LPG

Temperatura da entrada:    200℃

Temperatura da tomada:  Sobre 80℃

Coleta do produto: Torre + ciclone principais

3. Condições da atmosfera

Pressão atmosférica:     101.325KPa

Temp ambiental:     20℃

Humidade relativa:      80%

4. Facilidades públicas

4,1 energia elétrica

Energia elétrica: 380V, 50HZ, 3phase,

Poder:   45 quilowatts

4,2. Ar comprimido

Pressão: 0,6 MPa

Consumo: 0.6m3 /min

4,3 água

Consumo: para limpar

4,4 campo a ser (L× W× H) m instalado

Length×Width×Height   8×8×11

Ⅱ. Descrição de sistema

Selection modelo preliminar:

LPG-250 modelo Spray Dryer (capacidade 38kg/h)

Maneira de aquecimento: Fornalha do ar quente de gás natural do LPG

Sistema de coleta da poeira: ciclone

Sistema circulatório: O fã da explosão & da sução abriu

Ar - sistema de filtração: Inicial, filtro de ar nivelado médio

Sistema da alimentação: Alimentação ajustável da bomba de alta pressão (sugira 2 grupos, um para a reserva após a comissão)

Sistema de controlo:  Mostra do medidor de Digitas a temperatura, a pressão, a pressão diferencial, a mostra do tela táctil o fluxo de trabalho, de controlo etc. do PLC parâmetros.

Ⅲ. Espaço de aplicação

1. O sistema de secador do pulverizador consistiu no seguinte

(1). Sistema de entrada

(2). Sistema de ar quente

(3). Sistema de secagem

(4). Sistema do espanador

(5). Sistema de exaustão do ar

(6). Sistema de controlo

Parâmetros técnicos
